大磯クリテリウム第6戦 ビギナーDNF

レースレポート

結論から言うと、集団からは早々に千切れ、最終周回でちょい接触からのDNFでした。



f:id:teru1025:20170324210025j:image

写真はレース後に登ったヤビツ峠にて。



以上!







と思ったけど、一応振り返りを。



大磯クリテリウムはシーズンオフの冬の間に大磯ロングビーチの駐車場を活用して毎月行われるウォークライドさん主催のレースです。

シンプルな周回コースで距離も短く、ピュアビギナークラスもあり初心者にも配慮されているし、エリートクラスでは有名な強豪選手を間近に見ることも出来る。

年々参加者も増えてきていて、運営も安定しているのに、どこかアットホームな雰囲気を感じる大会です。

実家から会場がとても近いので、家族を連れて何度か出場しています。



とはいえ、真冬は寒い。

レース前の待機だけでも寒がりな私には辛いので、今期は10月と3月だけエントリーしていました。



初戦の10月は沖縄前ということもあり調子も良かったのですが、年末から2月に掛けて繰り返し風邪を引いたり、海外出張があったり、バイクを新しく組み換えたりしていて全然乗れていません。

直前まで今回はパスしようかと思っていたのですが、チームのメンバーでピュアビギナーから破竹の勢いで昇格した井上さんが同じクラスで出場するとのこと。

出来れば少しでもアシストし、豪快なスプリントでゴールに飛び込むのを後ろから見届けようと、参戦を決めました。



クリテリウムはコーナーが多く加減速も多いので、新車での落車を確実に避けるべく、3周目くらいまでは前方で走り、後半は後方で安全に完走するのが目標。

後半のデッドヒートに参戦する脚は確実にないので、先頭集団から外れたところで無理してでも安全に付いていこうという感じ。



レース結果

早々に千切れ、最終周回でDNF



レースレポート

メンバーの到着がスタートの直前になったのでアップは無しで、最後尾付近に並ぶ。

今日はまぁいいかとスタート後も集団の中盤までは上がっても、集団のど真ん中には入らず、3周ほどでほぼ最後尾。

やっぱりコーナーの立ち上がりがキツい。

こんなにキツかったっけ。

コーナーで前が詰まるので、前が空いても出来るだけ踏まない時間を長くして、騙し騙しコーナーで追い付くというのを6周目くらいまで。

それでも脚は残っておらず、そのころには集団のペースアップが始まり、集団の最後尾はバラけ始める。

そうなると人の後ろに付いても、集団とは離れる一方。

井上さんは集団の中を少しずつ上がっている。折り返しの度に、頑張れー!と心の中で応援する。

集団とは100m以上あって絶望的だけど、最終周回には入れたので、足切りされずに完走だけは出来ると安心。

ほっとしつつ、ホームストレートで最後の力を振り絞っていると、目の前で集団から同じく千切れていた人を追い抜こうとした瞬間、その人が減速し、コースをショートカットしようと突然の進路変更。

フルブレーキするもサイドから前ホイールに突っ込まれてしまいました。

低速だったので足をついて落車はせず、バイクのダメージもゼロ。

突っ込んてきた人も、すみませんでした、と言っているので、大丈夫です。と答えゆっくりとスタート地点に帰投。



感想

想像以上にレースに対応する体力が落ちていることを実感しました。

組んだばかりのバイクだけど、ちゃんと違和感なく走ってくれたので、集団の中にいれば千切れることは避けられたかもしれないけど、今回はそのつもりが無かったので仕方なしです。



前を走る選手の急な進路変更による接触の原因を改めて考えると足切り宣告を受けていたのかもしれません。

最終周での足切りはないと思っていましたが、それよりも前に宣告されたけど気付かなかっただけなのか。

それは今となっては分かりませんが、

どんな状況でも進路変更する場合は、周囲の確認が鉄則だよとは言っておきたい。

進路変更する側をちらっと振り返る、そういうことが癖のように出来ていないと、いつか大事故につながります。

自分は平気でも後続は走行中に前輪を払われたら、なす術なく落車です。



自分もあの状況なら順位も関係ないので、外側からマージンを取って抜けばよかったです。

お互い怪我もなくバイクも無傷なのは良かった。

ブレーキ片効きの意外な原因

機材

ブレーキキャリパーがブレーキをかける度に偏ってしまう。

何度センタリングの調整をしても一度引いただけでズレてしまう。

フレームを組み換えた直後も同じでした。



ブレーキキャリパーはフレームに規定トルクで取り付けてあります。

これ以上締め付けてもフレームにダメージがあるので、絶対にやってはダメ。



一度取り外して気付いたのは、取付ワッシャー(いわゆるギザワッシャーではなくザラワッシャーとかジャリワッシャーとか呼ばれる)にオイルが付いていました。

グリスが付いた手で触ってしまったとか、注油時に入り込んでしまったのだと思います。



ずっと以前からその状態で騙し騙し使っていたため、ブレーキングの度に繰り返しキャリパー本体がブレることで、ザラワッシャー自体が削られ片側だけザラザラが無くなっていました。
f:id:teru1025:20170313210242j:image

本来はシマノからスモールパーツを購入して交換した方がいいと思うのですが、完全に脱脂してから、取り付け時にカーボンパーツの締結力を高めるときに使用するファイバーグリップを少し塗ってみました。

フィニッシュライン ファイバーグリップ 50g

フィニッシュライン ファイバーグリップ 50g



効果はテキメン。明らかに締結力が上がりズレなくなりました。

時間が経つとどうかは分かりませんが、しばらくは様子を見ようと思います。





Cannondale SuperSix EVO hi-mod 2016 完成

機材

注文していたハンドルが届きました。

実はここに至るまでにハンドルを3本注文しています。全部AliExpressで1本約30ドルのものを3本。送料無料なので合計1万以下でした。ヤバいですね。安過ぎですね。



ひとつはリーチが長過ぎてNG、あとはハンドル幅の違いで400mmと420mm。

カーボン製のエアロタイプです。
f:id:teru1025:20170312081808j:image

いわゆる中華カーボン。ブランド品なら10倍くらいの値段なので、こんな買い方は出来ないです。

品質の違いを見るため、あえて異なるセラーのものを注文しました。

強度の心配があるので全力で捻ったり、体重をかけて軋みや不自然なたわみが無いことを入念に確認しました。

結果はたわみが感じられるものもありましたが、強度的にはどれも問題なさそうです。
f:id:teru1025:20170312081839j:image

リーチ80mm、ドロップ130mm、幅420mmのものを選択。

ケーブルを通す穴が空いているのですが、ケーブルガイドはないので、ガイドとなるケーブルを頑張って通しました。

ブレーキレバー側の小さい穴から古いインナーケーブルを通します。出口からワイヤーが見えるのでピンセットでつまみ出します。

それに沿って適当に切ったアウターケーブルを通します。

そんなに苦労せず5分程でこの状態になりました。
f:id:teru1025:20170312081907j:image

ハンドルをステムに取り付けます。

ここでガイドのインナーケーブルは抜いてしまいます。

STIレバーを仮止めします。

STIレバーにブレーキ用のインナーケーブルを通し、ハンドルに残ったガイドとなるアウターケーブルにインナーケーブルを通します。

Di2ケーブルを通す隙間を作るため、ガイドのアウターケーブルは外します。

STIレバーにDi2ケーブルを接続し、ハンドル内に通していきます。

ステム側の出口からケーブルの先端が見えたらピンセットでつまみ出します。この作業が結構面倒ですが、ケーブルをくるくるしていると先端が見えるはずなので頑張ります。

折角取り出したケーブルが抜けないようにジャンクションAに接続しておきます。

あとはステム側からアウターケーブルを被せて通し、長さを決めます。

ヘッドチューブにケーブルの穴があるので、ハンドルからの距離が非常に短く、長さ調整がとてもシビアです。

ハンドルを90度切れるように余裕を持たせると、アウターケーブルのテンションでハンドルが勝手に左に切れてしまいます。

余裕を持たせないとハンドルを切ったときにアウターケーブルがヘッドチューブの根本で折れ曲がってしまいます。

ギリギリの長さを確認し、アウターケーブルを抜いてカットし、アウターケーブルのテンションを少なくするためにしっかりとカーブの癖を付けておきます。

アウターケーブルをもう一度通して、インナーケーブルはトップチューブのライナーに被せてリア側まで通してブレーキに仮止めします。

前ブレーキのケーブルも同じように長さを決めて取り付けます。
f:id:teru1025:20170313132122j:image

STIレバーの位置を本決めして取り付け、ブレーキのクリアランスを調整して、ブレーキにケーブルを本締めします。



文章ばかりで長くなりましたが、

バーテープを巻いて漸く完成〜。

f:id:teru1025:20170313132046j:image
f:id:teru1025:20170312081938j:image

写真の状態(ボトルは除く)で、重量は6.9kgでした。

メカニコさんのホイールが軽量化に寄与しているとは言え、他には拘ったパーツもなく、この軽さは未知の領域です。

デュラエースで組んでシートポストカットして軽量なサドルに交換したら、6.5kgと考えると凄いですね。



早速、70km程乗ったのでインプレ的な感想を述べたいところですが、約2ヶ月も実走が出来ていなかったこともあり、元々機材に鈍感なこともあり、これといって言えることがありません!

前に乗っていたZaniahがとても良いフレームだったことや、組み換えにあたってポジションを完全コピーしたというのもありますが、乗り手を選ばず、癖のないフレームってことなのかもしれません。

何か感じたことがあれば後日書きたいと思います。

Cannondale SuperSix EVO hi-mod 2016 組み立て4

ここまででDi2ケーブルの配線とBBの取り付けが終わっているので、後はコンポーネントを組み付けて調整するだけです。



前回ダウンロードしたディーラーマニュアルを参照しながら、クランク、フロントディレーラー、リアディレーラーの順に取り付け、Di2ケーブルも接続しておきます。

f:id:teru1025:20170226234416j:image

フロントディレーラーは先にDi2ケーブルを接続し、ケーブルガイドに挟んでから直付台座に取り付けます。

台座は最初からフレーム付いており、フロントディレーラーのサポートボルトが当たる部分もカバーされているためプロテクターは貼り付けませんでした。

一度プロテクターを貼って試したのですが、ディレーラーの角度が後方へ開いてしまい上手く調整出来ませんでした。



f:id:teru1025:20170226234428j:image

フロントディレーラーへのDi2ケーブルの出口には付属のグロメットというパーツを取り付け水や埃の侵入を防ぎます。



新しいハンドルが調達中なので、以前のフレームからハンドルとSTIレバーをそのまま移設します。

ハンドルは仮の状態なので、ブレーキケーブルは取り外し、Di2ケーブルのみジャンクションAに接続します。
f:id:teru1025:20170226234521j:image

ホイールとチェーン、ボトルケージも取り付け、ここで初めて全体の完成イメージが確認出来ました。

見た目のポジションはなかなか良い感じ。

17°のステムによりハンドル位置が下がったことでアグレッシブなスタイルに見えます。

欲を言えば、シートポストがもう少し出て、ステムももう少し長いと更にカッコイイはずなんですが、これはフレームのせいではないので諦めます。



ブレーキケーブル以外の取り付けが終わったので、ディレーラーの調整を行いました。



これで大体完成ですが、注文したハンドルが中国から届くのが2週間後くらいなので、この状態(ブレーキが未接続)で、ローラー台でのトレーニングを再開することにします。



ローラー台もこのフレームのために新調しています。

グロータック  GT-Roller Flex3

グロータック  GT-Roller Flex3



なぜかというと固定ローラーでのフレームへのダメージがとても心配だったから。。。

これまでもカーボンフレームだったし、変に荷重をかける使い方はしていないつもりなので大丈夫だとは思うのですが。。。

そんなに心配すんなという意見もありますが、今回は超軽量に分類されるフレームだし、何かしらの対策は取っておきたいと思い、後輪固定ではないローラー台の導入を検討しました。

ミノウラやFEEDBACK SPORTS、4本ローラーも比較した上で、静粛性、安全性、実走感の総合点で値段を考慮してもGT Roller Flex3になりました。

実際に使ってみての感想などは別の機会に。



ちなみに、これを買うために今まで使っていた固定ローラーや余ったパーツ類をオークションに出品し、購入費用にあてました。



では、次はハンドルが届き次第、完成編をアップしたいと思います。

Cannondale SuperSix EVO hi-mod 2016 組み立て3

機材

今回はDi2ケーブルをフレーム内に配線し、BBの取り付けを行います。



順序は重要ではありませんが、シマノのディーラーマニュアルに従って配線、セッティングします。



マニュアルはこちらから。

http://si.shimano.com/#/ja/search/Series

プルダウンでコンポーネントのシリーズを選択して、検索を押します。

そうするとシリーズ毎にDMから始まるマニュアルが見つかると思います。

パーツごとに表示されますが、コンポーネント単位で1つのPDFファイルにまとまっているので、どれをダウンロードしても同じです。



ここでは主にフレーム固有の部分を紹介していくので、基本的な部分はマニュアルを参照してください。



ヘッドチューブの穴からDi2ケーブルを挿し込み、ダウンチューブを通ってBBハンガーへ。

ブレーキアウター受けを浮かせて隙間からプラグ部分を通し、BBハンガーまで届いたらケーブルを穴の左下にある隙間に移動させて、アウター受けを戻します。

f:id:teru1025:20170224061722j:image

前回、フロントフォークをセットしてしまいましたが、この作業はフロントフォークがあると邪魔なので一旦外しています。。。

穴から通したケーブルをヘッドチューブの下から手で摘んでダウンチューブ側に導いてやる必要があります。
f:id:teru1025:20170224061737j:image



フロントディレイラーのケーブルはBBハンガー後方の穴から通します。
f:id:teru1025:20170224061819j:image



リアディレーラーのケーブルは、黒いディレーラーハンガーを外してからケーブルを通していきます。
f:id:teru1025:20170224061755j:image

BBハンガーまで通ったら、ディレーラーハンガーを元通りに取り付けます。

ハンガーの裏側にケーブルガイドがあるので、そこに沿わせてからセットします。
f:id:teru1025:20170224061834j:image



次にシートポストの上からケーブルを通します。これは真っ直ぐ降りていくだけなので簡単。

これでフレーム内に内装されるDi2ケーブルがすべて準備出来ました。



シートポストにDi2のバッテリーをセットします。

フレームセットに付属するFSAのシートポストにはバッテリー内蔵用のアダプターが付いているので、そこにバッテリーと金具をセットします。

f:id:teru1025:20170224203405j:image

最後にスナップリングを溝にはめ込みます。ここで初めてスナップリング専用工具があることを知りました。

ACCS 取替式スナップリングプライヤー

ACCS 取替式スナップリングプライヤー



当然、工具は準備していないので、かなり頑張りました。あまりオススメできる方法はなく、スナップリングの片側を溝に落とし、ペンチで無理やりはめ込みました。
f:id:teru1025:20170224203420j:image

手の力で曲がる硬さではなく、もう一度やれと言われても出来る気がしないくらい難しかったので、素直に専用工具を買いましょう。もし別の方法があったら教えて下さい。



前のフレームでは、このようなアダプターを使わずにバッテリーにテープをぐるぐる巻いて太くし、シートポストに無理やり押し込んで固定していました。

でも、これもオススメできません。結局シートポストから脱落してしまい、シートチューブの奥深くでケーブルに絡まり取り出すのが大変でした。もう諦めてバッテリーを買い直そうと途方に暮れるほど。

一歩間違えば大惨事という方法で取り出せましたけど。。。



話が脱線しましたが、バッテリーにケーブルを接続してシートポストを取り付けます。



BBハンガーから出たケーブルをジャンクションBに接続して、ダウンチューブ内に収めます。ヘッドチューブから出ているケーブルはジャンクションAに接続しておきます。



最後にBBを取り付けます。

BBの規格はPF30Aです。

Cannondale SuperSix Evo hi-mod 2016のBBの規格はPF30Aです。

大事なことなので2回言いました。

2017年モデルも同じです。std-modも同じ筈です。

事前に調べた情報や人に聞いた情報では、BB30Aという説もあり現物を測るまで分かりませんでした。



フレームセットには標準のBBが付属していますが、シマノクランクを使用するので、アダプターを購入しました。

WISHBONE社のPF30A24です。

製品としての精度が高く、構造的に音鳴りの心配も少なく、メンテナンス性もよく、剛性高く、回転性能もいいという非常に良い評判しか聞かない商品です。
f:id:teru1025:20170224063617j:image

シマノクランクの場合は本体以外の付属品(銀色のワッシャーと中に入っていた赤いスペーサー)は使用しません。



右側から取り付けます。フレームと接する部分にはグリスを塗っておきます。こちらを手である程度まで押し込んでおくと左側の位置合わせてねじ込んでいくのが楽になります。

f:id:teru1025:20170224062355j:image

締め込んで行く作業にはホローテックⅡのBB取付工具が必要になります。しかも2本!


f:id:teru1025:20170224223452j:image



フレームの精度も高いので、程良い硬さで締め込んで行くことができました。
f:id:teru1025:20170224062646j:image

今日はここまでです。

残りはフレーム固有の作業がほとんどないので一気に進む予定です。

Cannondale SuperSix EVO hi-mod 2016 組み立て2

今日はフロントフォークのコラムカットとステム、トップキャップの取り付けまで。
f:id:teru1025:20170222083039j:image

 ご覧の通りコラムが非常に長く出ております。

付属のコラムスペーサーを全部入れても全く足りない長さです。フレームセットってコラムカットが必須なんですね。



まずはステムが届いたので仮組みします。

3T(スリーティ) ARX2 PRO +-17° 100mm ST-3T-091

3T(スリーティ) ARX2 PRO +-17° 100mm ST-3T-091



3T ARX2 PRO 購入したのは90mmの17度のものです。
f:id:teru1025:20170222025603j:image
トップカバーの上に念のため5mmのスペーサーを入れ、ステムをセット。

まだステムの締付けは行いません。

その上にも5mmのスペーサーを入れて、フォークがガタつかないように押さえながらコラムの全周にペンで目印を書いていきます。



余ったコラムをカットするために一旦フォークを外します。

ここからカット作業に入ります。

本来はソーガイドという垂直にパイプを切断するための工具を使った方がいいのですが、私は使っていません。

ノコギリの刃がずれないように作業できればOKです。



ペンで目印を付けたところより3mm短くカットしたいので、目印から5mm短い位置にテープを何重か巻き付け、2mmの金属のスペーサーを入れます。

このスペーサに沿ってノコギリを動かせば垂直にカットできる算段です。



一応、初めての作業なので、練習のために影響のない先端の方で試してみます。
f:id:teru1025:20170222025621j:image

糸ノコギリの刃がズレないで進むことを確認して本番。



f:id:teru1025:20170222025632j:image

カットが終わりました。長さ間違えたらヤバいという緊張感と勇気がいる作業です。

時間は10分程。非常に細かいカーボンの粉が出ますのでマスクをした方がいいかも。

とはいえ、ペーパータオル1枚の上で作業しましたが、粉が舞うことも広範囲に飛び散る感じもありませんでした。


f:id:teru1025:20170222025701j:image

一度フレームにセットして長さを確認し、長さの微調整と断面を整えるために金ヤスリで削ります。

アロンアルファを切断面に浸透させ、カーボン繊維のほつれを防止します。

瞬間接着剤ですが表面が乾いたように見えても浸透した部分が乾くのには5分くらいおいた方が良さそうです。



ここから組み上げていきます。

ベアリングヘッドチューブの隙間にゴミや水が侵入しにくいようにベアリングの表面にはシリコングリスを塗っておきました。

コラムカット前の確認時と同じように組んでいきます。

f:id:teru1025:20170222025731j:image

このように一番上のコラムスペーサーよりもコラムが2mmくらい短くなっていることを確認します。



次にプレッシャーアンカーからトップキャップを外します。

f:id:teru1025:20170222025803j:image

プレッシャーアンカーを程良く広げて落ちないようにヘッドチューブに嵌め込んでいきます。
f:id:teru1025:20170222025831j:image

このくらいの深さまで。

浅すぎるとフォークを引き上げられないので、トップキャップを締めて隙間ができない深さにセットします。ボルトを回して固定します。

トルクはトップキャップを締める(フォークを引き上げる)ときにアンカーが浮き上がらなければいいので、4Nmもあれば十分です。

トップキャップを上記より少ないトルクで締めます。

ここはトルクというよりもフォークのガタがないこととスムーズに回るかを確認しながら締めていきます。
f:id:teru1025:20170222025855j:image

決まったらステムを規定のトルクで固定します。(ここから基本的にすべてのパーツの取り付けでトルク管理が必須になります。)



ハンドルもセットしておけばフォークとの角度を見易いのですが、まだ調達中です。



今日はここまで。

Cannondale SuperSix EVO hi-mod 2016 組み立て1

機材

フレームセットからの組み立てですが、コンポは今のフレームからUltegra Di2 6870を載せ換えます。ハンドルとかステムを調達するので1〜2週間くらいは掛かりそう。



その間ローラーに乗れなくなるのは困るので、今のところ出来るのは。。。

ほとんどない!



というわけで、今回はパーツの確認をして、ガラスコーティングとフレームの仮組みまで。



付属品を確認します。
f:id:teru1025:20170220101239j:image

フレームとフロントフォーク。




f:id:teru1025:20170220101327j:image

ヘッドパーツ。

左上がトップキャップとプレッシャープラグ。

左下と下真ん中の2つは厚みの違うトップカバー。ハンドルを限界まで下げられるように薄いカバーも付属しています。

右の上下はベアリング

上真ん中はベアリングを上から押さえる玉押しと呼ばれるもの。




f:id:teru1025:20170220101406j:image

左から予備のディレイラーハンガー、コラムスペーサー、BB。




f:id:teru1025:20170220101536j:image

BBの規格はPF30Aです。

シマノのクランクを取り付けるので付属のBBは使わずに別途アダプターを調達します。




f:id:teru1025:20170220102301j:image

シートポストとワイヤーガイド。

Di2なのでワイヤーガイドは使いません。




f:id:teru1025:20170220102413j:image

シートポストにはDi2バッテリー用の取り付け金具がセットされています。

シートポストも不要な部分をカットするつもりだったけど、この金具が圧入?されているので無理っぽいかも。

シートポストは25.4mmという珍しい細いタイプで、あまり選択肢がないので、暫くはこのまま使用します。



付属品はこれですべてです。



次はガラスコーティング。洗浄してからにしようと思ったけどフレーム内に水が侵入するのが嫌なので、このまま作業してしまいます。




f:id:teru1025:20170220103101j:image

コーティング剤に拘りはないのでレース等でいただいた試供品で。

2日掛けて2回施工。



今回特別に試したのはフレームの傷防止のために、プロテクションフィルムを貼りました。

結構大きので、チェーンやアウターケーブルが当たりそうな部分だけでなく、壁に立て掛けたときに当たりそうな部分等にたくさん貼りました。

接着力が強力ってほどではないので剥がすときは綺麗に剥がせそうです。角から剥がれるのを防止するため、角をハサミで丸くカットして貼り付けます。

多少の柔軟性もあるので、チェーンステーのうねりにも上手く馴染みました。

最後に表面の保護フィルムを剥がせば貼ってあることが分からないくらい透明になります。

走っているうちに捲れてくるだろうけど、たくさん余ってるので、また貼り直せばいいや。



で、仮組み。


f:id:teru1025:20170220105432j:image

ヘッドチューブに大きい方のベアリングを当てます。

ベアリングを押さえながらフロントフォークを挿入。

上から小さい方のベアリングと玉押しを乗せます。


f:id:teru1025:20170220105721j:image

トップカバーを乗せます。


f:id:teru1025:20170220105819j:image

薄い方のカバー。

輪ゴムで押さえて脱落しないようにしておきます。




f:id:teru1025:20170220105941j:image

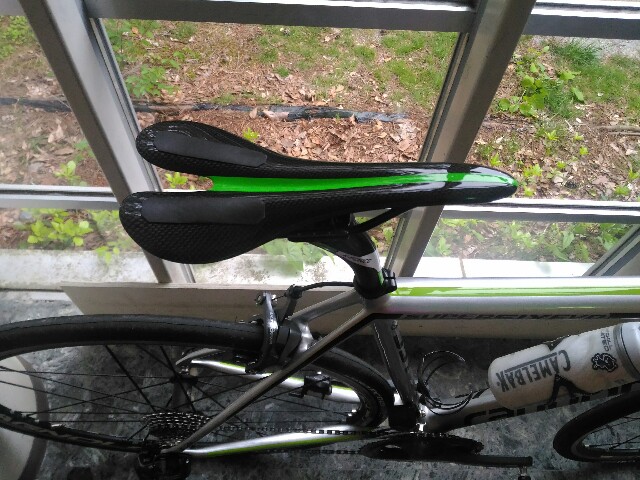

シートポストとサドルを軽くセットして、旧フレームでローラーに乗るときには不要なブレーキも乗せ換えました。



今日はここまで。
